Атомная электростанция - комплекс необходимых систем, устройств, оборудования и сооружений, предназначенный для производства электрической энергии. В качестве топлива станция использует уран-235. Наличие ядерного реактора отличает АЭС от других электростанций.
На АЭС происходит три взаимных преобразования форм энергии
Ядерная энергия
переходит в тепловую
Тепловая энергия
переходит в механическую
Механическая энергия
преобразуется в электрическую
1. Ядерная энергия переходит в тепловую
Основой станции является реактор - конструктивно выделенный объем, куда загружается ядерное топливо и где протекает управляемая цепная реакция. Уран-235 делится медленными (тепловыми) нейтронами. В результате выделяется огромное количество тепла.
ПАРОГЕНЕРАТОР
2. Тепловая энергия переходит в механическую
Тепло отводится из активной зоны реактора теплоносителем - жидким или газообразным веществом, проходящим через ее объем. Эта тепловая энергия используется для получения водяного пара в парогенераторе.
ЭЛЕКТРОГЕНЕРАТОР
3. Механическая энергия преобразуется в электрическую
Механическая энергия пара направляется к турбогенератору, где она превращается в электрическую и дальше по проводам поступает к потребителям.
Из чего состоит АЭС?
Атомная станция представляет собой комплекс зданий, в которых размещено технологическое оборудование. Основным является главный корпус, где находится реакторный зал. В нём размещается сам реактор, бассейн выдержки ядерного топлива, перегрузочная машина (для осуществления перегрузок топлива), за всем этим наблюдают операторы с блочного щита управления (БЩУ).
Основным элементом реактора является активная зона(1) . Она размещена в бетонной шахте. Обязательными компонентами любого реактора являются система управления и защиты, позволяющая осуществлять выбранный режим протекания управляемой цепной реакции деления, а также система аварийной защиты – для быстрого прекращения реакции при возникновении аварийной ситуации. Все это смонтировано в главном корпусе.
Есть также второе здание, где размещается турбинный зал(2) : парогенераторы, сама турбина. Далее по технологической цепочке следуют конденсаторы и высоковольтные линии электропередач, уходящие за пределы площадки станции.
На территории находятся корпус для перегрузки и хранения в специальных бассейнах отработавшего ядерного топлива. Кроме того, станции комплектуются элементами оборотной системы охлаждения – градирнями(3) (бетонная башня, сужающаяся кверху), прудом-охладителем (естественный водоем, либо искусственно созданный) и брызгальными бассейнами.
Какие бывают АЭС?
В зависимости от типа реактора на АЭС могут быть 1, 2 или 3 контура работы теплоносителя. В России наибольшее распространение получили двухконтурные АЭС с реакторами типа ВВЭР (водо-водяной энергетический реактор).
АЭС С 1-КОНТУРНЫМИ РЕАКТОРАМИ
АЭС С 1-КОНТУРНЫМИ РЕАКТОРАМИ
Одноконтурная схема применяется на атомных станциях с реакторами типа РБМК-1000. Реактор работает в блоке с двумя конденсационными турбинами и двумя генераторами. При этом кипящий реактор сам является парогенератором, что и обеспечивает возможность применения одноконтурной схемы. Одноконтурная схема относительно проста, но радиоактивность в этом случае распространяется на все элементы блока, что усложняет биологическую защиту.
В настоящее время в России действует 4 АЭС с одноконтурными реакторами
АЭС С 2-КОНТУРНЫМИ РЕАКТОРАМИ
АЭС С 2-КОНТУРНЫМИ РЕАКТОРАМИ
Двухконтурную схему применяют на атомных станциях с в водо-водяными реакторами типа ВВЭР. В активную зону реактора подается под давлением вода, которая нагревается. Энергия теплоносителя используется в парогенераторе для образования насыщенного пара. Второй контур нерадиоактивен. Блок состоит из одной конденсационной турбины мощностью 1000 МВт или двух турбин мощностью по 500 МВт с соответствующими генераторами.
В настоящее время в России действует 5 АЭС с двухконтурными реакторами
АЭС С 3-КОНТУРНЫМИ РЕАКТОРАМИ
АЭС С 3-КОНТУРНЫМИ РЕАКТОРАМИ
Трехконтурную схему применяют на АЭС с реакторами на быстрых нейтронах с натриевым теплоносителем типа БН. Чтобы исключить контакт радиоактивного натрия с водой, сооружают второй контур с нерадиоактивным натрием. Таким образом схема получается трехконтурной.
Активная зона энергетического ядерного реактора (а.з.ЭЯР) - это часть его объёма, в которой конструктивно организованы условия для осуществления непрерывной самоподдерживающейся цепной реакции деления ядерного топлива и сбалансированного отвода генерируемого в нём тепла с целью его последующего использования.
Вдумавшись в смысл этого определения применительно к активной зо-не теплового ЭЯР, можно понять, что принципиальными компонентами такой активной зоны являются ядерное топливо, замедлитель, теплоноситель и другие конструкционные материалы Последние объективно необходимы, так как ядерное топливо и замедлитель в активной зоне и сама активная зона должны быть неподвижно зафиксированы в реакторе, представляя собой по возможности разборный технологический агрегат.
Под ядерным топливом обычно понимается совокупность всех делящихся нуклидов в активной зоне. Большинство ис-пользуемых в энергоблоках АЭС тепловых ЭЯР в начальной стадии эксплуа-тации работают на чисто урановом топливе, но в процессе кампании в них воспроизводится существенное количество вторичного ядерного топлива - плутония-239, который сразу после его образования включается в процесс размножения нейтронов в реакторе. Поэтому топливом в таких ЭЯР в любой произвольный момент кампании надо считать совокупность трёх делящихся компонентов: 235 U, 238 U и 239 Pu. Уран-235 и плутоний-239 делятся нейтронами любых энергий реакторного спектра, а 238 U, как уже отмечалось, только быстрыми надпороговыми (с Е > 1.1 МэВ) нейтронами.
Основной характеристикой уранового ядерного топлива является его начальное обогащение (x), под которым понимается доля (или процентное содержание) ядер урана-235 среди всех ядер урана. А поскольку на более чем 99.99% уран состоит из двух изотопов - 235 U и 238 U, то величина обогащения:
x =
N 5 /N U = N 5 /(N 5 +N 8) (4.1.1)
В природном металлическом уране содержится приблизительно 0.71% ядер 235 U, а более 99.28% составляет 238 U. Прочие изотопы урана (233 U, 234 U, 236 U и 237 U) присутствуют в природном уране в настолько незначи-тельных количествах, что могут не приниматься во внимание.
В реакторах АЭС используется уран, обогащенный до 1.8 ÷ 5.2%, в ре-акторах морских транспортных ядерных энергоустановок начальное обога-щение ядерного топлива составляет 20 ÷ 45%. Использование топлива низких обогащений на АЭС объясняется экономическими соображениями: технология производства обогащённого топлива сложна, энергоёмка, требует сложного и громоздкого оборудования, а потому является дорогой технологией.
Металлический уран термически не стоек, подвержен аллотропным превращениям при относительно невысоких температурах и химически нестабилен, а потому неприемлем в качестве топлива энергетических реакторов. Поэтому уран в реакторах используется не в чисто металлическом виде, а в форме химических (или металлургических) соединений с другими химическими элементами. Эти соединения называются топливными композициями.
Наиболее распространенные в реакторной технике топливные компози-ции:
UO 2 , U 3 O 8 , UC, UC 2 , UN, U 3 Si, (UAl 3)Si, UBe 13 .
Другой (другие) химический элемент топливной композиции называют разжижителем топлива.
В первых двух из перечисленных топливных компо-зиций разжижителем является кислород, во вторых двух - углерод, в по-следующих соответственно азот, кремний, алюминий с кремнием и бериллий.
Основные требования к разжижителю - те же, что и замедлителю в ре-акторе: он должен иметь высокое микросечение упругого рассеяния и воз-можно более низкое микросечение поглощения тепловых и резонансных ней-тронов.
Наиболее распространенной топливной композицией в энергетических реакторах АЭС является диоксид урана (UO 2) , и его разжижитель - кисло-род - в полной мере отвечает всем упомянутым требованиям.
Температура плавления диоксида (2800 o С) и его высокая термическая устойчивость позволяют иметь высокотемпературное топливо с допустимой рабочей температурой до 2200 о С.
Атомные электростанции – АЭС – это тепловые электростанции . На атомных электростанциях в виде источника используется энергия управляемых ядерных реакций. Единичная мощность энергоблоков АЭС достигает 1,5 ГВт .
Атомные электростанции – АЭС – виды топлива
В качестве распространенного топлива для атомных электростанций применяется U – уран . Реакция деления осуществляется в основном блоке атомной электростанции – ядерном реакторе. При цепной реакции деления ядерного вещества выделяется значительное количество тепловой энергии, используемое для генерации электроэнергии .
Атомные электростанции – АЭС – принцип действия
При делении ядер урана образуются быстрые нейтроны. Скорость деления – цепная реакция, на АЭС регулируется замедлителями: тяжелой водой или графитом. Нейтроны содержат большое количество тепловой энергии. Через теплоноситель энергия поступает в парогенератор. Пар высокого давления направляется в турбогенераторы . Полученная электроэнергия идет на трансформаторы и далее на распределительные устройства. Часть электроэнергии направляется на обеспечение собственных потребностей атомной электростанции (АЭС). Циркуляцию теплоносителя на атомных электростанциях обеспечивают насосы: главный и конденсатный. Избытки тепла АЭС направляются на градирни .
Российские атомные электростанции – АЭС – типы ядерных реакторов:
- РБМК – реактор большой мощности, канальный,
- ВВЭР – водо-водяной энергетический реактор,
- БН – реактор на быстрых нейтронах.
Атомные электростанции – АЭС – экология
Атомные электростанции – АЭС не выбрасывают в атмосферу дымовых газов. На АЭС отсутствуют отходы в виде золы и шлаков . Проблемы на атомных электростанциях это избыточные количества тепла и хранение радиоактивных отходов . Что бы защитить людей и атмосферу от радиоактивных выбросов на атомных электростанциях принимают специальные меры:
- улучшение надежности оборудования АЭС,
- дублирование уязвимых систем,
- высокие требования к квалификации персонала,
- защита и охрана от внешних воздействий.
Атомные электростанции окружают санитарно - защитная зона.
Атомная энергетика состоит из большого количества предприятий разного назначения. Сырье для этой индустрии добывается на урановых рудниках. После оно доставляется на предприятия по изготовлению топлива.
Далее топливо транспортируют на атомные станции, где оно попадает в активную зону реактора. Когда ядерное топливо отрабатывает свой срок, его подлежат захоронению. Стоит отметить, что опасные отходы появляются не только после переработки топлива, но и на любом этапе - от добычи урана до работы в реакторе.
Ядерное топливо
Топливо бывает двух видов. Первое - это уран, добытый в шахтах, соответственно, природного происхождения. Он содержит сырье, которое способно образовать плутоний. Второе - это топливо, которое создано искусственно (вторичное).
Также ядерное топливо делится по химическому составу: металлическое, оксидное, карбидное, нитридное и смешанное.
Добыча урана и производство топлива
Большая доля добычи урана приходится всего лишь на несколько стран: Россию, Францию, Австралию, США, Канаду и ЮАР.
Уран - это основной элемент для топлива на атомных электростанциях. Чтобы попасть в реактор, он проходит несколько стадий обработки. Чаще всего залежи урана находятся рядом с золотом и медью, поэтому его добычу осуществляют с добычей драгоценных металлов.
На разработках здоровье людей подвергается большой опасности, потому что уран - токсичный материал, и газы, которые появляются в процессе его добычи, вызывают разнообразные формы рака. Хотя в самой руде содержится очень малое количество урана - от 0,1 до 1 процента. Также большому риску подвергается население, которое проживает рядом с урановыми шахтами.
Обогащенный уран - главное топливо для атомных станций, но после его использования остается огромное количество радиоактивных отходов. Несмотря на всю его опасность, обогащение урана является неотъемлемым процессом создания ядерного топлива.
В природном виде уран практически нельзя нигде применить. Для того чтобы использовать, его нужно обогатить. Для обогащения используются газовые центрифуги.
Обогащенный уран используют не только в атомной энергетике, но и в производстве оружия.
Транспортировка
На любом этапе топливного цикла есть транспортировка. Она осуществляется всеми доступными способами: по земле, морем, воздухом. Это большой риск и большая опасность не только для экологии, но и для человека.
Во время перевозки ядерного топлива или его элементов происходит немало аварий, следствием которых является выброс радиоактивных элементов. Это одна из многих причин, по которой считают небезопасной.
Вывод из строя реакторов
Ни один из реакторов не демонтирован. Даже печально известная Чернобыльская Все дело в том, что по подсчетам экспертов цена демонтажа равняется, а то и превосходит цену постройки нового реактора. Но точно никто не может сказать, сколько понадобится средств: стоимость рассчитывалась на опыте демонтажа небольших станций для исследования. Специалисты предлагают два варианта:
- Помещать реакторы и отработанное ядерное топливо в могильники.
- Строить над вышедшими из эксплуатации реакторами саркофаги.
В ближайшие десять лет около 350 реакторов по всему миру выработают свой ресурс и должны быть выведены из строя. Но так как наиболее подходящего по безопасности и цене способа не придумали, это вопрос еще решается.
Сейчас по всему миру работают 436 реакторов. Безусловно, это большой вклад в энергосистему, но он очень небезопасен. Исследования показывают, что через 15-20 лет АЭС смогут заменить станциями, которые работают на энергии ветра и солнечных батареях.
Ядерные отходы
Огромное количество ядерных отходов образуется в результате деятельности АЭС. Переработка ядерного топлива также оставляет после себя опасные отходы. При этом ни одна из стран не нашла решения проблемы.

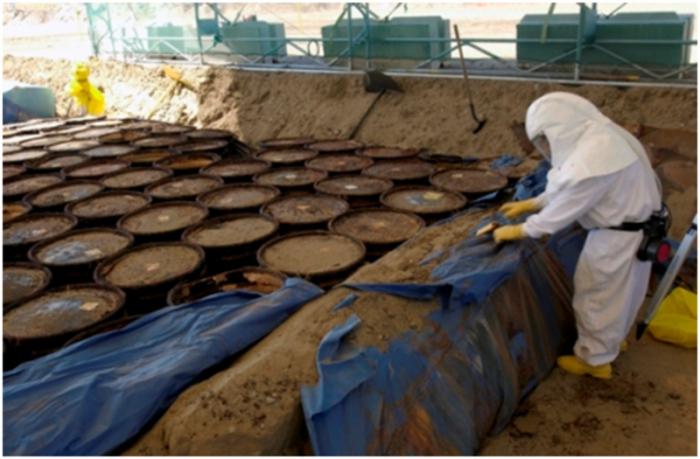

Сегодня ядерные отходы содержатся во временных хранилищах, в бассейнах с водой или захороняются неглубоко под землей.
Наиболее безопасный способ - это хранение в специальных хранилищах, но тут тоже возможна утечка радиации, как и при других способах.
На самом деле ядерные отходы имеют некоторую ценность, но требуют строго соблюдения правил их хранения. И это наиболее острая проблема.
Важным фактором является время, в течение которого отходы опасны. У каждого свой срок распада, в течение которого оно токсично.
Виды ядерных отходов
При эксплуатации любой атомной электростанции ее отходы попадают в окружающую среду. Это вода для охлаждения турбин и газообразные отходы.
Ядерные отходы делят на три категории:
- Низкого уровня - одежда сотрудников АЭС, лабораторное оборудование. Такие отходы могут поступать и из медицинских учреждений, научных лабораторий. Они не представляют большой опасности, но требуют соблюдения мер безопасности.
- Промежуточного уровня - металлические емкости, в которых перевозят топливо. Уровень радиации их достаточно высок, и те, кто находится от них недалеко, должны быть защищены.
- Высокого уровня - это отработанное ядерное топливо и продукты его переработки. Уровень радиоактивности быстро уменьшается. Отходов высокого уровня очень мало, около 3 процентов, но они содержат 95 процентов всей радиоактивности.
Ядерное топливо
Ядерное топливо почти готово к работе.
Я́дерное то́пливо - вещество, которое используется в ядерных реакторах для осуществления цепной ядерной реакции деления. Ядерное топливо принципиально отличается от других видов топлива , используемых человечеством, оно чрезвычайно высокоэффективно, но и весьма опасно для человека и может стать причиной очень серьёзных аварий , что накладывает множество ограничений на его использование из соображений безопасности. По этой и многим другим причинам ядерное топливо гораздо сложнее в применении, чем любой вид органического топлива, и требует множества специальных технических и организационных мер при его использовании, а также высокую квалификацию персонала , имеющего с ним дело.
Общая информация
Цепная ядерная реакция представляет собой деление ядра на две части, называемые осколками деления , с одновременным выделением нескольких (2-3) нейтронов , которые, в свою очередь, могут вызвать деление следующих ядер. Такое деление происходит при попадании нейтрона в ядро атома исходного вещества. Образующиеся при делении ядра осколки деления обладают большой кинетической энергией . Торможение осколков деления в веществе сопровождается выделением большого количества тепла. Осколки деления - это ядра, образовавшиеся непосредственно в результате деления. Осколки деления и продукты их радиоактивного распада обычно называют продуктами деления . Ядра, делящиеся нейтронами любых энергий, называют ядерным горючим (как правило, это вещества с нечётным атомным числом). Существуют ядра, которые делятся только нейтронами с энергией выше некоторого порогового значения (как правило, это элементы с чётным атомным числом). Такие ядра называют сырьевым материалом, так как при захвате нейтрона пороговым ядром образуются ядра ядерного горючего. Комбинация ядерного горючего и сырьевого материала называется ядерным топливом. Ниже приведено распределение энергии деления ядра 235 U между различными продуктами деления (в МэВ):
Природный уран состоит из трёх изотопов: 238 U (99,282 %), 235 U (0,712 %) и 234 U (0,006 %). Он не всегда пригоден как ядерное топливо, особенно если конструкционные материалы и замедлитель интенсивно поглощают нейтроны . В этом случае ядерное топливо изготавливают на основе обогащённого урана. В энергетических реакторах на тепловых нейтронах используют уран с обогащением менее 6 %, а в реакторах на быстрых и промежуточных нейтронах обогащение урана превышает 20 %. Обогащённый уран получают на специальных обогатительных заводах.
Классификация
Ядерное топливо делится на два вида:
- Природное урановое , содержащее делящиеся ядра 235 U , а также сырьё 238 U , способное при захвате нейтрона образовывать плутоний 239 Pu ;
- Вторичное топливо, которое не встречается в природе, в том числе 239 Pu, получаемый из топлива первого вида, а также изотопы 233 U , образующиеся при захвате нейтронов ядрами тория 232 Th .
По химическому составу, ядерное топливо может быть:
Теоретические аспекты применения
На выделенном фрагменте этого муляжа ТВС с вырезанными для удобства обзора секторами ТВЭЛов видны топливные таблетки.
Ядерное топливо используется в ядерных реакторах в виде таблеток размером в несколько сантиметров, где оно обычно располагается в герметично закрытых тепловыделяющих элементах (ТВЭЛах), которые в свою очередь для удобства использования объединяются по нескольку сотен в тепловыделяющие сборки (ТВС).
К ядерному топливу применяются высокие требования по химической совместимости с оболочками ТВЭЛов, у него должна быть достаточная температура плавления и испарения, хорошая теплопроводность , небольшое увеличение объёма при нейтронном облучении, технологичность производства.
Использование металлического урана, особенно при температуре больше 500 °C, затруднено из-за его распухания. После деления ядра образуются два осколка деления, суммарный объём которых больше объёма атома урана (плутония). Часть атомов - осколков деления являются атомами газов (криптона , ксенона и др.). Атомы газов накапливаются в по́рах урана и создают внутреннее давление, которое увеличивается с повышением температуры. За счёт изменения объёма атомов в процессе деления и повышения внутреннего давления газов уран и другие ядерные топлива начинают распухать. Под распуханием понимают относительное изменение объёма ядерного топлива, связанное с делением ядер.
Распухание зависит от выгорания и температуры ТВЭЛов . Количество осколков деления возрастает с увеличением выгорания, а внутреннее давление газа - с увеличением выгорания и температуры. Распухание ядерного топлива может привести к разрушению оболочки ТВЭЛа . Ядерное топливо менее подвержено распуханию, если оно обладает высокими механическими свойствами. Металлический уран как раз не относится к таким материалам. Поэтому применение металлического урана в качестве ядерного топлива ограничивает глубину выгорания, которая является одной из главных характеристик ядерного топлива.
Радиационная стойкость и механические свойства топлива улучшаются после легирования урана, в процессе которого в уран добавляют небольшое количество молибдена , алюминия и других металлов . Легирующие добавки снижают число нейтронов деления на один захват нейтрона ядерным топливом. Поэтому легирующие добавки к урану стремятся выбрать из материалов, слабо поглощающих нейтроны.
К хорошим ядерным топливам относятся некоторые тугоплавкие соединения урана: окислы , карбиды и интерметаллические соединения. Наиболее широкое применение получила керамика - двуокись урана UO 2 . Её температура плавления равна 2800 °C, плотность - 10,2 г/см³. У двуокиси урана нет фазовых переходов, она менее подвержена распуханию, чем сплавы урана. Это позволяет повысить выгорание до нескольких процентов. Двуокись урана не взаимодействует с цирконием , ниобием , нержавеющей сталью и другими материалами при высоких температурах. Основной недостаток керамики - низкая теплопроводность - 4,5 кДж/(м·К), которая ограничивает удельную мощность реактора по температуре плавления. Так, максимальная плотность теплового потока в реакторах ВВЭР на двуокиси урана не превышает 1,4·10 3 кВт/м², при этом максимальная температура в стержневых ТВЭЛах достигает 2200 °C. Кроме того, горячая керамика очень хрупка и может растрескиваться.
Практическое применение
Получение
Урановое топливо
Регенерация
При работе ядерного реактора, топливо выгорает не полностью, имеет место процесс воспроизводства отдельных изотопов (Pu). В связи с этим, отработанные ТВЭЛы направляют на переработку для регенерации топлива и повторного его использования.
В настоящее время для этих целей наиболее широко применяется пьюрекс-процесс , суть которого состоит в следующем: ТВЭЛы разрезают на части и растворяют в азотной кислоте , далее раствор очищают от продуктов деления и элементов оболочки, выделяют чистые соединения U и Pu. Затем, полученный диоксид плутония PuO 2 направляют на изготовление новых сердечников, а уран либо на изготовление сердечников, либо на обогащение 235 U.
Переработка и регенерация высокорадиоактивных веществ - сложный и дорогостоящий процесс. ТВЭЛы после извлечения из реакторов проходят выдержку в течение нескольких лет (обычно 3-6) в специальных хранилищах. Трудности вызывает также переработка и захоронение отходов, непригодных к регенерации. Стоимость всех этих мер оказывает существенное влияние на экономическую эффективность атомных электростанций.
Примечания
Литература
- Петунин В. П. Теплоэнергетика ядерных установок М.: Атомиздат, 1960.
- Левин В. Е. Ядерная физика и ядерные реакторы 4-е изд. - М.: Атомиздат, 1979.
